常见的绝缘瓷套管有很多不同的种类，下面是科众氧化锆陶瓷厂带来的关于单一绝缘瓷套管和电容式绝缘瓷套管的介绍。

单一绝缘瓷套管：
用纯瓷绝缘，常制成穿墙绝缘瓷套管，用于35千伏及以下电压等级。其绝缘件为管状，中部卡装或胶装法兰以便固定在穿孔墙上。法兰一般为灰铸铁，当工作电流大于1500安时常用非磁性材料以减少发热。

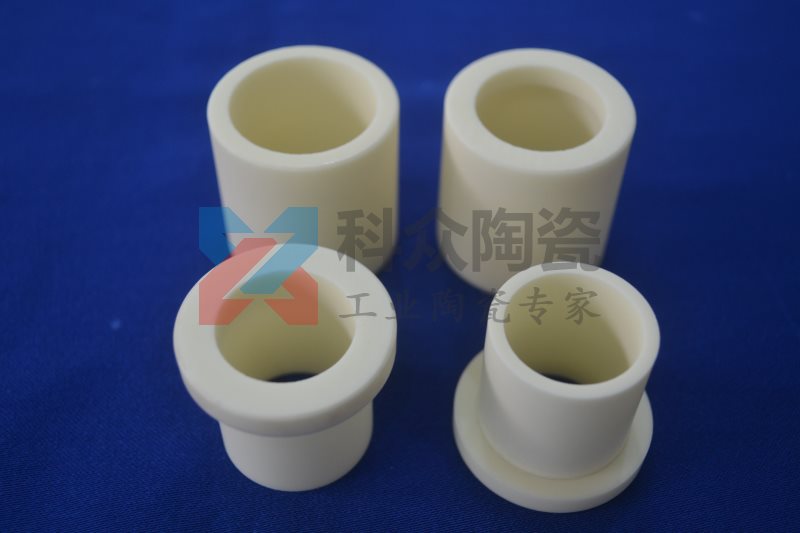

氧化铝陶瓷绝缘瓷套管


单一绝缘陶瓷管的绝缘结构分为有空气腔和空气腔短路两类。

空气腔套管用于10千伏及以下电压等级，导体与绝缘瓷套管之间有空气腔作为辅助绝缘，可以减少套管电容，提高套管的电晕电压和滑闪电压。

当电压等级较高时（20～30千伏），空气腔内部将发生电晕而使上述作用失效，这时采用空气腔短路结构。

这种绝缘瓷套管的瓷套内壁涂半导体釉，并用弹簧片与导体接通使空气腔短路，用以消除内部电晕。但法兰附近仍可能发生电晕和滑闪。

通常在法兰附近两侧瓷套表面各设一很大的伞裙，并在法兰附近涂以半导电层使电场均匀分布，提高绝缘瓷套管的放电特性。

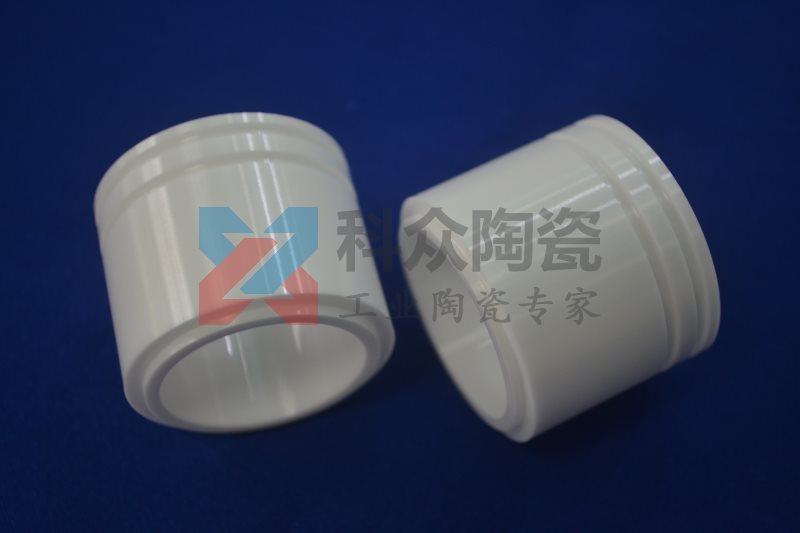

氧化锆绝缘瓷套管


电容式绝缘瓷套管：
由电容心子、绝缘瓷套管、金属附件和导体构成。主要用于高压变压器和断路器。

其上部在大气中、下部在油箱中工作。电容式绝缘瓷套管的电容心子作为内绝缘，瓷套作为外绝缘，也起到保护电容心子的作用。

瓷套表面的电场受内部电容心子的均压作用而分布均匀，从而提高了套管的电气绝缘性能。金属附件有中间连接套筒（法兰）、端盖、均压球等。
