陶瓷用在设备上常常被要求加工螺纹,用来进行链接,现在科众
氧化锆陶瓷厂告诉大家
陶瓷内螺纹的分类。

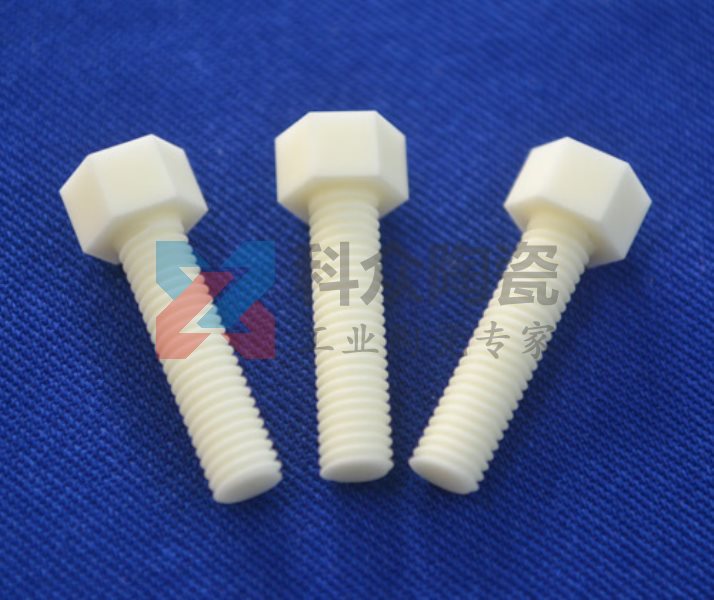

陶瓷 外螺纹和陶瓷内螺纹区别:外螺纹指在外圆上加工的螺纹,与之对应的是内螺纹(。 各种螺纹都可以加工成内螺纹或外螺纹。
螺纹的形式根据其使用功能分为多种,例如普通螺纹(粗牙、细牙)、梯形螺纹,距形螺纹及管螺纹等等。

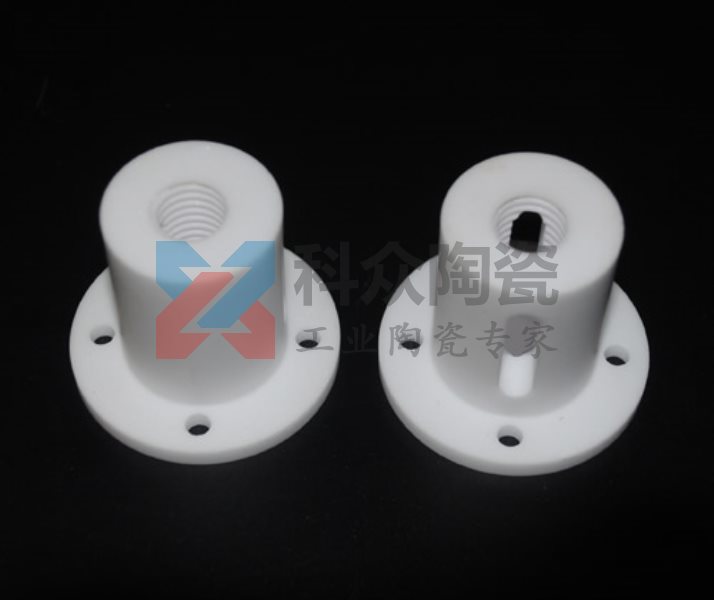

我们说的陶瓷内螺纹主要用来进行管道的连接,使其内外螺纹的配合紧密,有直管和锥管两种。
陶瓷内螺纹分为以下三大类:
1. 英制内螺纹(55°)包括:一般密封管螺纹(R),非密封管螺纹(G),韩国日本的旧英制管螺纹(PT、PF)
2. 美制内螺纹(60°)包括:一般密封管螺纹(NPT、NPSC),干密封管螺纹(NPTF、NPSF、NPSI、PTF-SAE SHORT),非密封管螺纹(NPSM、NPSL、NPTR、NPSH、NH、NHR)
3. 米制内螺纹(60°)包括:一般密封米制管螺纹(MC,MP),非密封米制管螺纹(M)。
参考《公制、美制和英制螺纹标准手册 (第三版)》我国旧的机械制图标准里面:55°密封圆锥管螺纹代号为ZG,60°一般密封圆锥管螺纹代号为Z。
我国新的机械制图标准里面:55°密封圆锥管螺纹改为柱内螺纹/锥外螺纹(RP/R1) ,锥内螺纹/锥外螺纹(RC/R2) ;60°一般密封圆锥管螺纹代号为NPT(参照美国标准制定)。详情参见国标GB/T 7306-2000。新旧标55°非密封圆柱管螺纹代号均为G。
