氧化锆陶瓷与碳化硅陶瓷这两种都是耐高温陶瓷并且具有硬度大,耐磨等特性,那么如果将两种材质放在一起制成复合材料,那么将会有什么变化呢?下面科众陶瓷厂带领大家一起看下吧。
已有研究表明,相变增韧氧化锆和SiC。增韧使Al2O3陶瓷的抗弯强度(a1)和断裂初度(Kc)显著提高,这两种增韧作用相复合时的效果则由于以前工作的试验条件不同而认识不统,采用粉料中氧化铝和氧化锆两者的体积比为92:8不变,纳米碳化硅加人量为粉料总体积的0和10%,制备两种复合粉料制品。

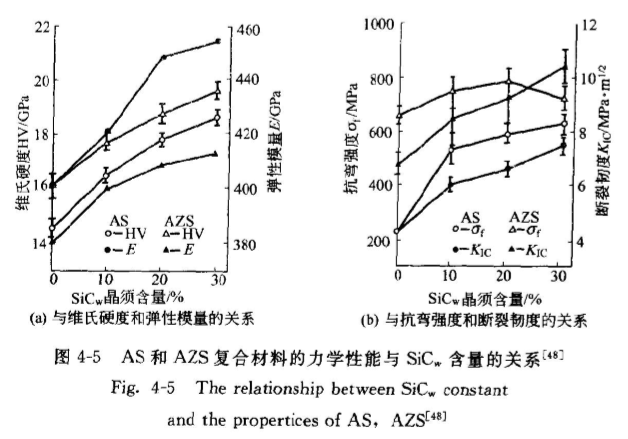

将两种粉料分别配成分散良好的悬浮液,将两种分散液混合,用玛瑙球在QGM3-1轻型罐磨机聚氨酯磨罐中湿磨22h。混好的浆料用无水乙醇清洗3遍,然后在氮气气氛中0.93MPa下热压烧结,1650℃中保温半小时이。周玉等人的制备工艺与之相似,试样有AS和AZS材料,AZS材料中含有20%(体积分数)2Y-ZrO2,AS材料中随SiC含量从0增加到30%(体积分数)[4图4-5表明,AS材料的抗弯强度随SiCw含量的增加而不断提高,而且最初加入的10%(体积分数)SiC、强化效果最为显著而后增长缓慢慢。
加入30%(体积分数)SiC、可使可从纯Al1O的235MPa提高到634MPa。加入20%(体积分数)2Y-ZrO2颗粒可进一步提高AS材料的抗弯强度,但此时SiCw的补强作用则远低于在AS材料中,而且在SiC、含量为20%(体积分数)时AZS材料的0达达最高值784MPa,随随后进一步提高晶须含量反而下降AS和AZS材料料的断裂韧度均随SiC含量的增加而连续提高,并且AZS材料度Kc的提高幅度略大于AS材材料。
地址:http://www.taocibang.cn/bangzhu/1660.html
本文“氧化锆/碳化硅陶瓷复合材料是什么?”由科众陶瓷编辑整理,修订时间:2022-12-20 14:36:37
科众陶瓷是专业的工业陶瓷加工生产厂家,可来图来样按需定制,陶瓷加工保证质量、交期准时!
- 上一页:氧化锆/氧化铝陶瓷复合材料是什么?
- 下一页:氧化锆陶瓷存在的三种稳定品型
